فاز یک تأسیسات مکانیکی چیست؟ 🔧📐
فاز یک تأسیسات مکانیکی (Mechanical Concept Design / Phase 1) نخستین و یکی از مهمترین مراحل طراحی سیستمهای تأسیسات در پروژههای ساختمانی است. در این مرحله، مهندس مکانیک بر اساس مطالعات اولیه پروژه، شرایط اقلیمی، کاربری ساختمان و نیازهای کارفرما، استراتژی کلی سیستمهای مکانیکی ساختمان را تعیین میکند.
هدف اصلی فاز یک، انتخاب نوع سیستمها، برآورد اولیه هزینهها، بررسی امکانپذیری فنی و ایجاد هماهنگی اولیه با معماری و سایر دیسیپلینها است. این مرحله پایهای برای طراحی تفصیلی در فاز دو محسوب میشود.
در این فاز سیستمهای اصلی زیر بررسی و انتخاب میشوند:
❄️ سیستمهای سرمایش (Chiller, VRF, Split, Package و …)
🔥 سیستمهای گرمایش (Boiler, Heat Pump, Radiant System و …)
💧 سیستمهای آبرسانی و فاضلاب
🌬️ سیستمهای تهویه مطبوع و هوارسانی (HVAC)
♻️ سیستمهای مدیریت انرژی و بهینهسازی مصرف
طراحی در این مرحله معمولاً بر اساس استانداردهای معتبر بینالمللی و ملی انجام میشود، از جمله:
📚 ASHRAE Standards
📚 SMACNA Standards
📚 NFPA Codes
📚 International Mechanical Code (IMC)
📚 مباحث مقررات ملی ساختمان ایران (بهویژه مبحث ۱۴ و ۱۶)
اولین گام: تعیین نیازهای تأسیساتی از دیدگاه معماری 🏗️
در ابتدای طراحی، مهندس مکانیک باید نیازهای تأسیساتی پروژه را با توجه به محدودیتها و الزامات معماری بررسی کند. مهمترین موارد شامل:
🔹 بررسی فضای سقف کاذب برای عبور کانالها، لولهها و تجهیزات
🔹 تعیین ابعاد و محل موتورخانه یا اتاق تجهیزات مکانیکی
🔹 بررسی ارتفاع مفید طبقات برای جانمایی سیستمهای HVAC
🔹 بررسی تغییرات معماری احتمالی که بر مسیر تأسیسات تأثیر میگذارد
🔹 پیشبینی فضاهای تأسیساتی مورد نیاز مانند:
- ایستگاه پمپاژ
- اتاق چیلر یا بویلر
- شفتها و داکتهای تأسیساتی
- اتاق هواساز (AHU Room)
تعیین سیستمها و تجهیزات تأسیساتی ⚙️
در فاز یک، نوع سیستمهای اصلی پروژه انتخاب میشوند. این انتخاب بر اساس عوامل زیر انجام میگیرد:
✅ کاربری ساختمان (مسکونی، اداری، تجاری، بیمارستانی و …)
✅ شرایط اقلیمی منطقه
✅ ظرفیت حرارتی و برودتی مورد نیاز
✅ محدودیتهای معماری و سازهای
✅ سطح آسایش حرارتی مورد انتظار کارفرما
✅ ملاحظات مصرف انرژی و بهرهوری
برآورد هزینههای پروژه 💰
یکی از خروجیهای مهم فاز یک، تحلیل اقتصادی اولیه سیستمها است که شامل:
🔹 برآورد هزینه سرمایهگذاری اولیه (CAPEX)
شامل هزینه خرید تجهیزات اصلی، نصب و اجرای سیستمها
🔹 برآورد هزینههای بهرهبرداری (OPEX)
شامل مصرف انرژی، هزینه نگهداری و تعمیرات در طول عمر سیستم
این تحلیل به کارفرما کمک میکند بهترین گزینه را از نظر فنی و اقتصادی انتخاب کند.
تعیین استانداردها و نرمافزارهای طراحی 📊
در این مرحله مهندس طراح، استانداردها و ابزارهای طراحی مورد استفاده در پروژه را مشخص میکند.
نمونه نرمافزارهای رایج در طراحی تأسیسات:
🖥️ Carrier HAP – محاسبات بار سرمایش و گرمایش
🖥️ Trane TRACE 3D Plus – شبیهسازی انرژی
🖥️ Revit MEP – مدلسازی اطلاعات ساختمان (BIM)
🖥️ AutoCAD MEP – ترسیم نقشههای تأسیساتی
🖥️ Pipe Flow / Duct Sizer – محاسبات شبکه لوله و کانال
مراحل تهیه فاز یک تأسیسات مکانیکی 🛠️
برای دستیابی به یک طراحی منطقی و استاندارد، فرآیند تهیه فاز یک باید به صورت مرحلهای و سیستماتیک انجام شود.
مرحله اول: بررسی مدارک و نقشهها 📑
در این مرحله، نقشههای معماری پروژه بهطور کامل مطالعه میشوند، از جمله:
- پلان طبقات
- مقاطع و نماها
- جانمایی فضاهای عملکردی
- ارتفاع طبقات
هدف این مرحله درک کامل نیازهای تأسیساتی پروژه و محدودیتهای فضایی است.
مرحله دوم: جلسه با کارفرما و تیم معماری 🤝
قبل از انتخاب سیستمها، لازم است جلسهای با کارفرما و تیم طراحی برگزار شود تا نیازها و محدودیتها مشخص شوند.
به عنوان مثال:
🔹 ممکن است کارفرما استفاده از اسپلیت یونیتها را نپذیرد.
🔹 ممکن است کیفیت آسایش حرارتی و سطح لوکس بودن پروژه بسیار مهم باشد.
🔹 یا محدودیتهایی در استفاده از پشتبام یا فضای پارکینگ برای تجهیزات وجود داشته باشد.
این اطلاعات نقش مهمی در انتخاب سیستم مناسب دارند.
مرحله سوم: تهیه طرح مفهومی تأسیسات (Concept Design) 🧠
در این مرحله:
✅ نوع سیستمهای سرمایش و گرمایش تعیین میشود
✅ محل تقریبی تجهیزات مشخص میشود

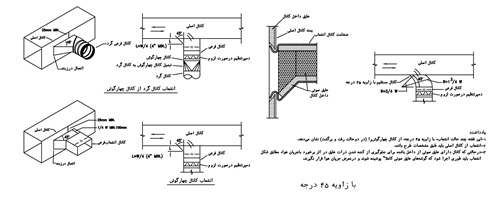

✅ مسیرهای اصلی کانالها و رایزرها بررسی میشوند
✅ ظرفیت تقریبی تجهیزات تخمین زده میشود
مرحله چهارم: تهیه نقشهها و گزارش فنی 📐
در این مرحله خروجیهای فاز یک تهیه میشود:
📍 نقشههای شماتیک تأسیسات
📍 جانمایی تجهیزات اصلی
📍 دیاگرامهای سیستمها
📍 گزارش فنی و توضیحات طراحی
مرحله پنجم: جلسه نهایی با کارفرما 👷♂️
پس از ارائه طرح، جلسهای برای بررسی نهایی برگزار میشود. در این مرحله ممکن است محدودیتهای جدیدی مطرح شود، مانند:
❌ عدم امکان احداث موتورخانه در پارکینگ
❌ عدم اجازه نصب تجهیزات روی بام
❌ محدودیتهای سازهای یا معماری
بر اساس این موارد، اصلاحات لازم در طرح انجام میشود.
تحویل نهایی فاز یک تأسیسات ✅
خروجی نهایی این مرحله شامل موارد زیر است:
📄 گزارش فنی فاز یک تأسیسات مکانیکی
📐 نقشههای مفهومی تأسیسات
هماهنگی بین دیسیپلینها (Coordination) 🔄
پس از تکمیل فاز یک، مرحله مهم هماهنگی با سایر رشتههای مهندسی آغاز میشود.
این هماهنگی شامل:
🏗️ معماری: تطابق فضاهای تأسیساتی با طراحی معماری
🧱 سازه: بررسی وزن تجهیزات (چیلر، بویلر، مخازن و …) و بارهای وارده
⚡ تأسیسات برقی: تعیین توان مصرفی تجهیزات مانند چیلرها، پمپها و هواسازها
این هماهنگیها باعث میشود در مراحل بعدی طراحی و اجرا از بروز تداخلات (Clash) و مشکلات اجرایی جلوگیری شود.
✨ به طور خلاصه، فاز یک تأسیسات مکانیکی سنگ بنای طراحی سیستمهای HVAC و تأسیسات ساختمان است و کیفیت تصمیمگیری در این مرحله تأثیر مستقیمی بر هزینه، عملکرد و بهرهوری انرژی پروژه در طول عمر بهرهبرداری خواهد داشت.
